双排脚手架搭设要求与纵横距步距心得分享

2019-12-28 14:28:18 | 浏览:21

双排脚手架搭设要求与纵横距步距心得分享

双排脚手架搭设要求与纵横距步距心得分享

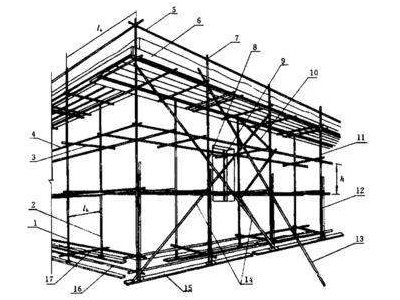

双排脚手架搭设要求

双排脚手架搭设前必须将地基夯实,沿纵向铺设5厘米厚木跳板,木跳板铺设时必须铺平垫实,不得悬空。

在搭设周边脚手架时应从一个角部开始并向两边延伸交圈搭设,应按立杆定位线依次竖起立杆,将立杆与纵、横向扫地杆连接固定,然后装设第1步的纵向和横向平杆,随校正立杆垂直度随固定,并按此要求继续向上搭设,另外剪刀撑和连墙件必须同步搭设和设置。

在第一次设置连墙件前需临时加设一定数量的抛撑以保证脚手架的稳定,待连墙件设置完毕后拆除。

单立杆双排架搭设的限高为50m,当需要搭设高度50m以上的脚手架时35m以下采用双立杆或自35m起采用分段卸载措施且上部单立杆高度应小于30m。

立杆接长除顶层顶步可采用搭接外,其余各层各步接头必须采用对接扣件连接。

一般规定:相邻立杆接头位置应错开布置在不同的步距内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm;各接头中心至主节点的距离不宜大于步距的1/3。

搭接长度不应小于1m,应采用3个旋转扣件连接,端部扣件盖板的边缘至杆端距离不应小于100mm。

每根立杆(包括双立杆)都必须与大横杆连接,不得隔步设置或遗漏。

在搭设上单下双的高层脚手架时,单立杆与双立杆中的一根对接,单立杆同时与两根双立杆用不少于3个旋转扣件搭接,其杆端支于小横杆上,在立杆与大横杆连接扣件之下加设两道扣件,且三道扣件紧接。

上下大横杆的接长位置应错开布置在不同的立杆纵距中,与相近立杆的距离不大于纵距的三分之一。

小横杆应贴近立杆布置(对于双立杆则布置于双立杆之间),搭设于大横杆之上且用直角扣件扣紧,在相邻立杆之间根据需要设置一到两根小横杆。

剪刀撑设置原则为:35m以下的脚手架除在两端设置外,中间每个12~15m设置一道,剪刀撑应联系三到四根立杆,斜杆与地面夹角为345~60°;35m以上的脚手架沿脚手架两端和转角起,每7~9根立杆设一道且每片架子不少于三道。

剪刀撑应沿架高连续布置,在相邻两排剪刀撑之间,每隔10~15m高加设一组长剪刀撑,剪刀撑的斜杆除两端用旋转扣件与脚手架的立杆或大横杆连接外,中间应增加3~4个扣接点。

斜杆连接长度不小于1m且用不少于3个旋转扣件进行连接。

连墙件设置一般按两步三跨或三步三跨进行设置,设置间距:50m以下脚手架垂直和水平方向均不得大于6m,50m以上脚手架垂直方向不得大于4m,水平方向不得大于6m,一般应设在框架梁或楼板附近等具有较好抗水平力的结构部位,脚手架处于顶层连墙点之上的自由高度不得大于6m。

连接方式可采用刚性连接和柔性连接两种:柔性拉结件采用细钢筋、绳索、双股或多股铁丝进行拉结,只承受拉力和主要起防止脚手架外倾的作用,而对脚手架稳定性能(即稳定承载力)的帮助甚微。

此种方式一般只能用于10层以下建筑的外脚手架中,且必须相应设置一定数量的刚性拉结件,以承受水平压力的作用。

刚性拉结采用刚性拉杆或构件,组成既可承受拉力、又可承受压力的连接构造。

双排脚手架搭附墙端的连接固定方式可视工程条件确定,一般有:

a.拉杆穿过墙体,并在墙体两侧固定;

b.拉杆通过门窗洞口,在墙两侧用横杆夹持和背楔固定;

c.在墙体结构中设预埋铁件,与装有花篮螺栓的拉杆固接,用花篮螺栓调节拉结间距和脚手架的垂直度;

d.在墙体中设预埋铁件,与定长拉杆固结。

双排脚手架搭护拦和跳板

在铺脚手板的操作层必须设两到护拦,上面一道不得低于1.1m。

操作层上必须满铺跳板且不得少于两块,不得有探头跳且需用铁丝扎牢。



双排脚手纵横距步距一般规定:

立杆纵距一般为1.5m~1.8m;

横距为0.9m~1.2m;

步距1.5m~1.8m;

扫地杆距地面不大于200mm,小横杆里端距结构外墙100~150mm,内立杆距结构外墙250mm左右;

剪刀撑设置角度为45~60°;

水平投影宽度应不小于2跨或4m和不大于4跨或8m。
